XX新材車間通風方案
工程名稱 XX新材車間通風
設計編號 2011KL-RX0212-02
項目代碼 RX-001
本計算書內容為XX新材//klhb">車間送新風、換氣計算。根據貴公司給予我單位的廠房平面圖及其//klhb">通風換氣要求計算如下：
一．送新風、換氣計算
車間為單層鋼結構廠房，屋頂已安裝動力排風設備20組，總風量為120000立方米/小時。要求正壓循環。按其要求
及通風管道長度及位置要求計算如下，附CAD布局設計圖RX-001和RX-002
二、設計說明
設計說明：
1,此//www.klhb">新風系統設計方案系參考甲方提供的廠房設備安裝定位圖進行設計.
2,管道采用耐腐蝕6.0mmPP板材焊接制作，主管道直徑800mm，變徑管道直徑600mm.車間安裝如圖紙：
3,甲方車間頂部已經安裝6000立方米排風設備20臺，全開總風量為120000立方米/小時。
甲方車間要求正壓循環新風,以屋頂風機全開負壓風量計算，車間進風應不低于每小時150000立方米，以保障新風
效果滿足作業需求。
4，由于貴公司對空氣質量及風速有要求（風速大會吹跑產品）故新風機組采用柜式風機箱，管道安裝高度3.5米，
出風咀設計雙聯式，出風咀風速按靜壓流速6m/s設計，出風咀尺寸360*180，計算得單個出風咀風量1633立方米/小時。
出風咀數量16個，//www.klhb">風機總風量22862，風機及風管的漏風量系數按5% 得出風機的最小風量不得小于24005立方米/小時。
5，管道采用pp防腐板材，板材厚度6.0mm，為保證管道強度及外形美觀焊接強度，管道設計為圓形。尺寸∅800mm.
(通風管道截面積大小決定其風機壓力大小和風機功率，截面積越大風阻越小所需能耗越低，而相同截面積的前提下圓形
風管的周長更短，∅800mm,截面積為0.502平方米，周長2.5米。如采用矩形風管周長則為3.0米，板材厚度8mm.)
6，為減少管道網格布置，降低機組運行成本，減少管道長度，管道送風由縱向改為橫向，新風機組由原方案設計的4臺
增加1臺。(如安裝4臺則每臺機組功率為11kw/小時，風量21120-35520立方米/小時)，(如安裝5臺則每臺機組功率
為7.5kw/小時，風量18845-31694立方米/小時)
綜合以上參數及要求確定風機型號為
7，以風量選取28000立方米/小時，管道∅800，摩阻系數為0.4，計算得出管道風速15m,管道沿程阻力9pa/米，
管道長度30米，彎頭阻力取50pa，散流器計算得出阻力為100.8pa,管道及散流器總阻值420pa，散流器三通摩阻
比及其他阻力損失系數1.1，則新風機組全壓應不小于462pa.
8,風機型號確定：綜合以上條件及參數，查閱風機手冊新風機組型號為25#機組、380v 7.5kw、全壓464-272、
風量11845-31694立方米 噪音74db.

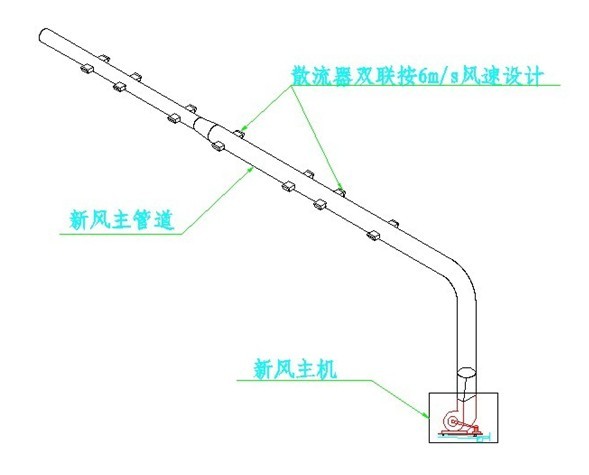

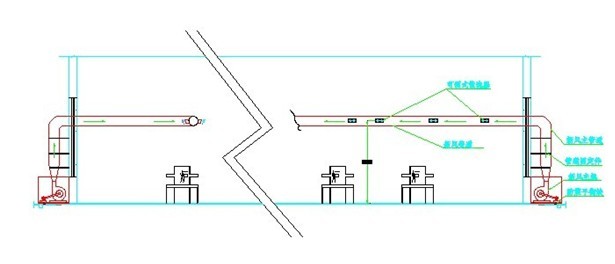

管道安裝圖紙：

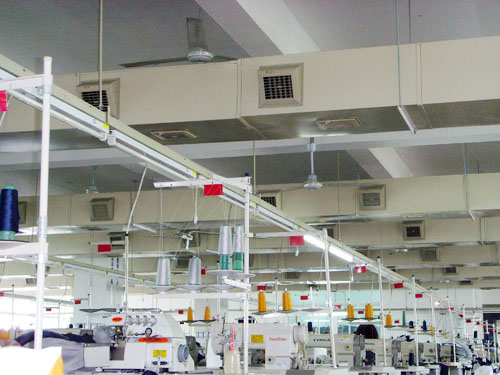

//www.klhb/pro_bw.asp?classa=1&classb=1">節能環保空調車間新風管道效果如下圖：
注：管道為圓形管道，出風為管道側面安裝散流器。
三，施工說明
1,//www.klhb">新風主機安裝于廠房外墻，設防塵網，依據現場實際場所及廠房內設備擺放及管道的合理布局，選定最佳安裝位置.
主機膨脹螺絲及減震聚氨酯膠固定。最大限度降低噪音。
2, 管道采用耐腐蝕6.0mmPP板材焊接制作，主管道直徑800mm，變徑管道直徑600mm.出風咀360*180mm共計98個。
管道固定依據現場條件合理安排，力求美觀牢固。
3，控制器及線路布置，控制器采用專用電器控制柜，線路pvc絕緣阻燃套管及相應配件。
4，管道連接采用焊接法。
5,墻體管道開口處防水措施采用防水材料密封。
產品型號與報價
公司簡介
//www.klhb">湖南長沙科聯環�？萍加邢薰�坐落于國家級長沙經濟技術開發區，是一家起點高，發展快，
集科研，生產，銷售于一體的高新技術企業，以“科技創新，聯合共贏”為企業宗旨，秉承“健康、舒適、節能、環保”
的經營理念，貫徹落實“質量第一、服務第一、信譽第一”的服務理念。
我們致力于空氣、水、制冷、暖通等環境的調控，為大眾打造節能、舒適、健康環保的工作學習環境和家居生活環境，
為人工環境做最好的詮釋。
公司經營范圍覆蓋節能環保產品的大部分領域，是集環保產品研發銷售、//www.klhb">環保設備、電器產品制造銷售，//www.klhb">通風管道、
空氣凈化、加濕設備、制冷暖通設備制造、安裝、環�？萍甲稍兎⻊�(wù)等于一體的綜合性專業節能環保科技公司。
| 主設備 | 規格型號 | 單位 | 數量 | 單價 | 總價 |
| 新風機組 | HTFC-1-25#7.5KW | 臺 | 7 | 9600 | 67200 |
| 機組底座 | 加工 | 套 | 7 | 300 | 2100 |
| 機組防震塊 | 橡膠 | 套 | 7 | | |
| PP板風管/彎頭/變徑管 | 直徑800直徑600 | 平米 | 581 | 167 | 97027 |
| 三通 | 400*200*600*98 | 平米 | 75 | 167 | 12525 |
| 管道連接法蘭 | PP板焊接 | 套 | 420 | | |
| 管道吊桿 | 8mm螺桿 | 條 | | | |
| 管道固定件 | | | | | |
| 管道密封件 | | | | | |
| 打孔費 | 520*350 | 個 | 7 | 120 | 840 |
| 外墻孔防水處理 | 發泡膠密封 | 個 | 7 | 100 | 700 |
| 金杯電纜線 | 4平方 | 米 | 400 | 9 | 3600 |
| 電控柜 | | 個 | 3 | 120 | 360 |
| 電控開關 | 德力西 | 個 | 7 | 65 | 455 |
| Pvc線管 | | 根 | 30 | 18 | 540 |
散流器 | 360*180雙聯可調 | 個 | 98 | 64 | 6272 |
機組安裝調試費 | | 臺 | 7 | 300 | 2100 |
管道加工費用 | | 米 | 210 | 25 | 5250 |
管道安裝費 | | 米 | 210 | 18 | 3780 |
其它費用 | | | | | |
項目合計 | | | | | 202749 |
|
|
|
|
|
|
|
