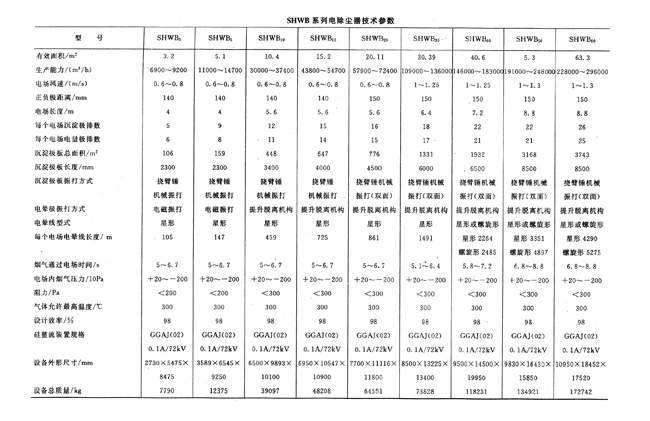

SHWB靜電型除塵器
SHWB靜電型除塵器特點
1.除塵效率高 電除塵器可以用通過加長電場長度的辦法提高捕集效率，普遍使用3個電場的電除塵，當煙氣中粉塵狀態處于一般狀態時，其捕集率可達99%以上；如使用4個、5個電場除塵器效率還能提高。
2.設備阻力小，總的能耗低。電除塵器的能耗主要由設備阻力損失、供電裝置、電加熱保溫和振打電動機等能耗組成，而其他除塵器的阻力損失為主要能耗，在總能耗中占有較大份額，電除塵器的阻力一般僅為200~300Pa,約為袋式除塵器的1/5。由于總的能耗較低，又很少更換易損件，所以運行費用比袋式除塵器等要低的多。
3.適用范圍廣，電除塵器可捕集粒徑小于0.1um的粒子、300~400℃的高溫?zé)煔猓粷袷诫姵龎m器不僅可除塵，還除去煙氣中的水霧和酸霧，當煙氣各參數發生一定范圍波動時，電除塵器仍能保持良好的捕集性能。
4.可處理大風量煙氣 電除塵器由于結構上易于模塊化，因此可以實現裝置大型化。目前單臺電除塵器煙氣處理量可達2×104m3/h,這樣大的煙氣量用袋式除塵器來處理是不容易的。
5.一次性投資較大，電除塵器和其他除塵設備相比結構復雜，耗用鋼材較多，每個電場需配用一套高壓電源及控制裝置，因此價格較貴。
結構
電除塵器的基本結構是由電場本體和供電電源兩大部分組成的。電場本體結構由陽極、陰極、清灰系統、外殼等部分組成。
1. 陽極
陽極是靜電除塵器的主要部件，承擔靜電除塵器的粉塵收集，對靜電除塵器的性能有較大的影響，其質量占整個本體設備的1/4~1/3，必須科學組織設計陽極。
2. 陰極
陰極是靜電除塵器中對氣體產生電暈放電的電極，它由電暈線及框架、懸吊裝置和絕緣支撐三部分組成。
3. 清灰裝置
及時清除陰極、陽極和氣流分布板上黏附的煙塵，避免煙塵堵塞分布板、陰極和陽極，否則，粘灰會產生反電暈和電暈閉鎖現象。清灰方法有濕式清灰、機械清灰和聲波清灰。
4. 外殼
電除塵器的外殼是設備的圍護層。殼體容納和支撐陰、陽極以及氣流分布板；陽極、陰極振打機構；進出風口、內外部操作平臺、檢修門、梯子、防雨棚、保溫層；煙塵及其他荷重。同時也是煙氣的通道，它本身是個龐大的建筑物，要考慮風雪載荷和地震載荷。
